产品案例我们
名称：高硬度粉末（抗刮粉末、耐磨粉末）
化学类型： 环氧/聚酯型或纯聚酯型
外观： 平面、砂纹、垂纹及其它美术花纹
固化条件(工件温度）：200℃：/10min 固化不当可能会导致颜色、光泽和涂膜性能丧失
光泽： 视具体产品而定
储存条件：＜30℃干燥阴凉处密封保存
保质期： 6个月（＜30℃），12个月（＜25℃)
包装规格： 25kg/箱
GS 高硬度粉末
GS 高硬度粉末系列产品按照国标GB/T6739标准，用硬度为5H的三菱绘图铅笔在涂膜表面涂饰无划痕，具备优良的物理机械性能。
GS 高硬度粉末系列产品具备优良的抗刮性能和耐磨性能，可广泛应用于3C制造、楼梯栏杆、家具和公共设施内墙板等。
| 化学类型 | 环氧/聚酯型或纯聚酯型 |
| 外观 | 平面、砂纹、垂纹及其它美术花纹 |
| 固化条件(工件温度） | 200℃：/10min 固化不当可能会导致颜色、光泽和涂膜性能丧失 |
| 光泽 | 视具体产品而定 |
| 储存条件 | ＜30℃干燥阴凉处密封保存 |
| 保质期 | 6个月（＜30℃），12个月（＜25℃) |
| 包装规格 | 25kg/箱 |
注：基材以及前处理：机械性能测试采用0.6mm厚的脱脂冷轧钢板；耐腐蚀老化性能测试采闬0.6mm厚的锌系磷化钢板或者铬化铝板
•膜厚：60-80μm •固化条件：200℃/10min (工件温度）
| 项目 | 指标 | 检测标准 |
| 弯曲 |
通过，曲率直径为6mm 通过，曲率直径为4mm |
ASTM D522 GB/T 1731 |
| 干附着力 |
通过，结果为5B 通过，结果为0级 |
ASTM D3359 ISO 2409 |
| 杯突 |
通过，6mm,涂层无开裂或脱落 通过，6mm,涂层无开裂或脱落 |
ISO1520 GB/T 9753 |
| 耐冲击(正冲） |
≥50kg • cm ≥50kg • cm |
ASTM D2794 GB/T 1732 |
| 铅笔硬度(划伤硬度） |
≥5H |
GB/T 6739 |
| 耐化学品性 | 好（用一般的酸，碱，油在常温下测试） | / |
| 耐水雾 | 通过，1000h,无起泡及失光现象 | ASTM D1735 |
| 耐水浸渍性 | 通过，240h,无起泡及失光现象 | ASTM D870 |
| 中性盐雾 | 通过，500h,无起泡、脱落 | ISO 9227 |

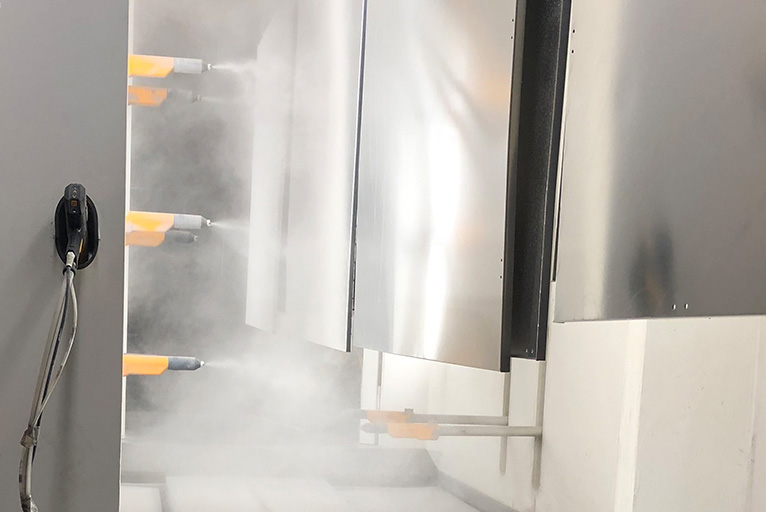

GS Function 系列可以使用手动或自动喷涂设备，并保证使用清洁气源。
雾化气压：〜0.7bar
一次气压：〜0.7bar
推荐电压：40〜90kV
安全警告： 喷涂使用时，请保持通风、集尘设施运作良好，施工人员做好防护措施，佩戴合适的防护用品。更多详细信息，请参考我司对应产品的安全资料信息表。
