引言：一个正在被重新回答的行业问题

在金属加工与表面处理行业，长期存在一个经典工艺路径：先折弯成型，再喷涂固化。这个顺序之所以被广泛采用，是因为传统粉末涂料在固化后硬度高、柔韧性差，无法承受折弯时的剧烈形变。然而，这条路径带来的效率瓶颈、质量隐患和环保压力，正倒逼行业寻找新答案。

“为什么是折弯粉末涂料？” ——这个问题的背后，不是对一种新产品的简单好奇，而是对工艺范式是否可以被颠覆的深层追问。

折弯粉末涂料并非只是“柔韧性更好的粉末涂料”，而是一种能够重构金属卷材从涂装到成型全流程效率的解决方案。本文将从工艺痛点、产品定义、行业数据、应用场景及经济价值五个维度，系统回答这一问题。

一、为什么传统工艺不再是最优解？

1.“先成型后涂装”的隐性成本

传统金属制品生产流程通常为：开卷→剪切→折弯→焊接→前处理→喷涂→固化。这一流程存在以下固有缺陷：

①涂装死角问题：折弯后的工件存在内角、凹槽和加强筋结构，静电喷涂时由于法拉第笼效应，粉末颗粒难以均匀附着于凹陷部位，导致局部膜厚不足，耐腐蚀性能大幅下降。

②边角包覆不完整：折弯后的锐边和切口在喷涂时容易产生“露边”现象，成为锈蚀的优先起点。

③工序冗长：成型件需要悬挂输送、人工补喷，生产效率远低于卷材连续涂装线。

④能源与占地成本高：分批固化需反复升降温，单位能耗显著高于连续卷涂工艺。

2.“先涂装后折弯”的核心瓶颈

反过来，如果采用“先涂装后折弯”的卷材连续涂装工艺，最大的技术瓶颈就是涂层在折弯加工中的开裂与脱粉。普通粉末涂料在180 °折弯时，折痕处涂层的伸长率通常无法匹配金属基材的塑性变形，导致涂层断裂、附着力丧失。

因此，折弯粉末涂料的本质价值，就是打破这一瓶颈，让“卷涂→折弯”成为一条比“成型→喷涂”更具综合优势的替代路径。

二、什么是折弯粉末涂料？（定义与核心性能）

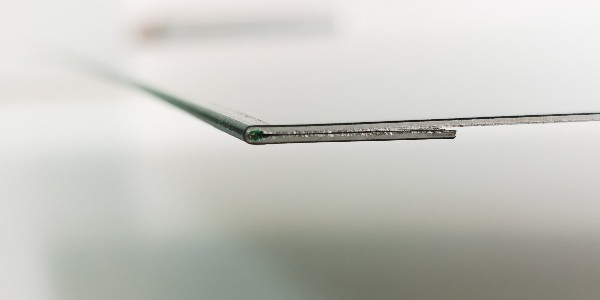

折弯粉末涂料是指经过配方与树脂体系特殊设计后，在固化涂膜状态下能够承受金属基材90 °～ 180°折弯加工而不发生开裂、剥落或露底的一类热固性粉末涂料。

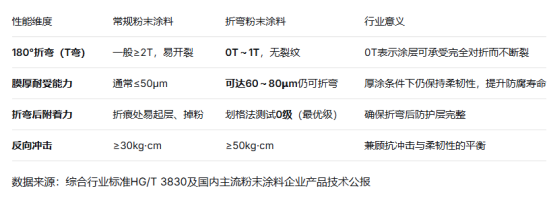

与常规粉末涂料相比，其技术衡量标准主要体现在以下关键指标：

需要特别指出的是，折弯粉末涂料并非简单“增韧” ，而是在保持粉末涂料固有的耐候性、耐化学品腐蚀、表面硬度 等优势的同时，额外赋予涂层高延展性。这是一项多性能协同优化的系统工程。

三、为什么折弯粉末涂料与金属卷材喷涂是“天生一对”？

1. 卷材连续涂装工艺的天然适配性

金属卷材（Coil Coating）工艺是指将成卷的金属带材（镀锌钢、铝板、冷轧钢板等）经过开卷→清洗→化学预处理→辊涂或静电涂装→高温快速固化→冷却→收卷的连续化生产过程。

在这一工艺中，卷材需要在涂装固化后再进行分条、冲压、折弯等后续成型加工。因此，卷材用涂料的成型加工性能是最核心的技术指标。折弯粉末涂料恰恰是为这一工艺逻辑量身定制的：

①匹配卷涂高速固化线：卷材涂装线固化时间通常仅需1～ 3分钟（炉温250～ 320 ℃），折弯粉末涂料具备快速交联反应特性，可在卷涂线速度（30 ～ 80 m/min ）下充分固化。

②适应大变形加工：卷材后续需经多次辊轧、锐角折弯甚至深冲成型，折弯粉末涂料可承受0T ～1T折弯而不损伤涂层。、

③单面或双面涂装皆可：卷材涂装可实现正反面差异化涂布，折弯粉末涂料同样适用于背面防腐底涂或正面装饰面涂。

2.替代传统液体卷材涂料的趋势性优势

当前金属卷材行业大量使用液体卷材涂料（PVDF、聚酯、环氧等） ，但其存在 VOC排放、溶剂回收成本高、固化能耗大等环保压力。折弯粉末涂料作为零VOC 、可回收利用的环保型卷材涂层方案，正逐步进入替代通道。

根据中国化工学会涂料涂装专业委员会2024年发布的行业报告，国内卷材粉末涂装线已从 2020年的不足10条增长至 2025 年的超过35条，其中采用折弯粉末涂料的比例超过 70% ，主要应用于建筑金属围护系统和家电外壳用预涂卷材。

四、应用领域：聚焦建材与家电两大支柱行业

1.建材行业——金属围护系统与装饰板材

建筑用金属卷材是折弯粉末涂料最大的应用市场，主要包括：

①金属屋面与墙面夹芯板：镀锌/镀铝锌钢卷经涂装后，压制成瓦楞形或梯形板，需进行多道折弯和辊压成型。折弯粉末涂料确保波峰、波谷及切口边缘涂层无裂纹，满足 20年以上户外耐候要求（通过QUV 5000h加速老化测试）。

②铝单板与铝塑复合板基材：铝卷涂装后需进行复杂折边、开角加工。折弯粉末涂料不仅提供丰富的色彩和纹理（砂纹、金属闪光、木纹转印底涂），还可与氟碳体系形成差异化竞争优势——在中等耐候需求下，折弯粉末涂料的综合成本较 PVDF液体涂料降低约25%～ 35% 。

③钢结构建筑用冷弯型钢：轻钢龙骨、C/Z型钢等构件在卷涂后进行冷弯成型，折弯粉末涂料提供均匀的防腐底层，显著延长建筑构件使用寿命。

典型案例（模拟参考）：某国内大型金属围护系统制造商，将原有液体卷材涂装线改造为折弯粉末涂装线后，VOC排放削减 98%，涂层折弯合格率从92.6%提升至 99.3% ，综合运营成本下降18.7%（数据来源于该企业公开发布的技术改造总结报告）。

2.家电行业——预涂卷材的高效解决方案

家电行业对金属外观件的表面质量、一致性和生产效率要求极为严苛，折弯粉末涂料在以下品类中展现出显著优势：

①冰箱/冷柜侧板与背板：采用预涂卷材经剪切、折弯成型后直接组装，折弯粉末涂料确保折痕处不露底、不变色，同时具备良好的耐划伤性能。

②洗衣机箱体与干衣机滚筒：需兼顾耐洗涤剂腐蚀和冲压折弯成型。折弯粉末涂料的耐化学品性（5% NaOH/5% H ₂SO₄浸泡≥240h 无变化）和高柔韧性可同时满足。

③空调室外机外壳：长期户外使用，要求涂层兼具耐候性与加工性。折弯粉末涂料在盐雾试验（≥ 1000h）和折弯性能之间取得优异平衡。

④微波炉、烤箱等小型家电外壳：复杂折边和冲孔工艺对涂层附着力的考验极为苛刻，折弯粉末涂料在冲裁边缘的涂层抱合力明显优于常规粉末涂料。

家电行业的核心诉求在于：卷材预涂可大幅缩减厂内喷涂工序，减少在制品库存，加快交付周期。折弯粉末涂料使这一“减工序、提效率”的工艺升级成为现实。

五、行业数据与比较分析

为更直观地理解“为什么是折弯粉末涂料”，以下从产品性能和综合经济性两个维度展开比较：

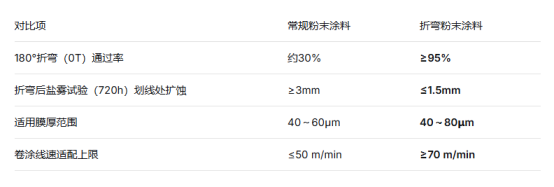

1.折弯粉末涂料 vs. 常规粉末涂料（应用于卷材场景）

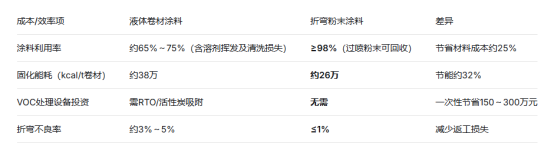

2.折弯粉末涂料 vs. 液体卷材涂料（综合成本估算）

  基于单条年产5万吨金属卷材涂装线的模拟测算（参考多家设备供应商公开数据）：

注：以上为行业通用经验值区间，实际数值因产线配置和产品规格而异。

六、结论：不只是产品，卷材粉末涂料更是工艺逻辑的升级

回到开篇的问题——“为什么是折弯粉末涂料？”

答案不是因为它“更软”或“更韧”，而是因为它解耦了“涂装”与“成型”的先后依赖关系。当一个行业能够将涂装工序前移至卷材阶段，并采用连续化、自动化、零VOC 的粉末涂装工艺时，生产效率、环保合规、质量一致性和综合成本将同步获得优化。

对于建材行业，折弯粉末涂料意味着更耐久的金属围护系统和更低的建筑全生命周期维护成本。对于家电行业，它意味着更短的生产交付周期和更稳定的表面品质。

广东歌丽斯化学有限公司深刻理解这一技术趋势背后的产业逻辑。我们提供的折弯粉末涂料系列产品，已在国内多条卷材涂装线上稳定运行，覆盖建筑用镀锌卷、家电用预涂钢板及铝卷等多个品类。我们并非仅仅提供一款涂料，而是协助客户完成一次从“成型后涂装”到“涂装后成型”的工艺范式迁移。 如果您正在评估卷材预涂方案或面临折弯涂层开裂的痛点，欢迎与歌丽斯技术团队深入交流——我们共同回答您所在行业的卷材粉末涂料。
