水性集装箱涂料的一般行业配套标准

近几年来，在国家政策的推动下，各地陆续颁布了有关“油改水”的环保政策。而对于集装箱涂料行业而言，2017年中国集装箱行业协会在行业内强制推行“禁油推水”的政策并制定了行业标准，“箱漆”从此迈入了水性涂料的时代。今天歌丽斯的小歌将给大家讲解水性集装箱涂料的一般行业配套标准。

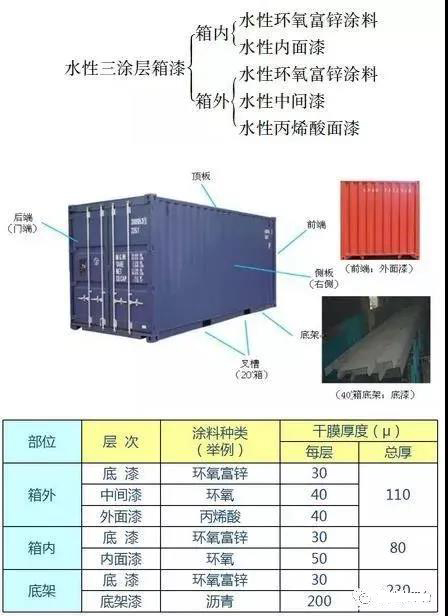

根据行业标准，目前箱身漆体系普遍采用“3+2”的配套方式，其中“3”指的是外配套的三道漆，分别是双组份环氧富锌底漆，单/双组份环氧中间漆与丙烯酸外面漆;“2”指的是内配套的两道漆，分别是双组份环氧富锌底漆与双组份环氧内面漆。对于中间漆，有选择单组份的，也有双组份的。

一、水性环氧富锌涂料

由于锌粉的存在，水性环氧富锌涂料可有效地对箱体进行阴极保护，延缓箱体腐蚀进度，防止因磕碰引起的漆膜脱落，因此该体系得到了箱东的一致认可。

水性环氧富锌涂料，主要成分包括环氧树脂、固化剂、锌粉及各种助剂，活泼金属锌粉可与水发生化学反应，因此在有锌粉存在的组分中，不可以含有水分，而环氧涂料中的环氧树脂和固化剂也不可以在一个组分中，因此设计配方时有2种思路(锌粉与环氧树脂在一个组分中;锌粉与胺类固化剂在一个组分中)。

因水性环氧富锌涂料是给箱体提供防腐的主要涂层，因此该产品的防腐性能、机械性能为配方设计要点，同时要重点兼顾施工性能。

二、内面漆

目前水性内面漆主要的配方体系有:水性环氧内面漆、水性丙烯酸环氧内面漆2种。

水性环氧内面漆。该体系是原溶剂型体系内面漆水性化的方案，主要组分为水性环氧乳液、水性环氧固化剂、防锈填料、颜料、功能填料等组成。考虑到体系的稳定性，一般采用自乳化的环氧乳液，但目前看来国内企业生产的树脂大部分有一定提升空间。

水性固化剂方面，目前各家涂料供应商差别非常大，但从防腐角度考虑，水溶性非常优异、反应活性较低的固化剂不适合用于水性集装箱涂料内面漆。因亲水基团的引入，在同等条件下水性涂料防腐性能没有溶剂型的好。

水性丙烯酸环氧内面漆。该体系一般选用特种丙烯酸树脂作为主体树脂，再引入液体环氧进行杂化。该配方体系的优势为成本相对较低，但考虑防腐的因素，目前占市场80%以上份额的主流涂料供应商，没有选择该体系。

三、中间漆

水性中间漆主要的配方体系有:水性环氧中间漆、水性丙烯环氧中间漆、水性丙烯酸中间漆3种。

水性环氧中间漆、水性丙烯酸环氧中间漆配方设计思路与水性内面漆类似。而水性丙烯酸中间漆的主体树脂为高相对分子质量的丙烯酸乳液，因丙烯酸乳液与环氧乳液成本差异巨大，该配方体系的成本优势明显，但随着国产环氧乳液性能的提升，成本优势有降低的趋势。

四、丙烯酸面漆

水性丙烯酸面漆因丙烯酸乳液单体的不同，主要分为纯丙乳液、硅丙乳液和苯丙乳液。

水性丙烯酸面漆主要是赋予漆膜优良的外观、较高的耐候性及耐水性等性能。硅丙乳液的耐候性、耐水性及耐沾污性都优于其他2种乳液，但因硅烷等引入，成本较高;相对而言，纯丙乳液的性能和成本较均衡，目前应用最多;苯丙乳液耐候性稍差，但成本优势明显。

丙烯酸面漆除乳液组分外，颜料也是重要的组分之一。从环保角度看，目前使用的颜料都为无重金属的产品，但部分颜料稳定存在对pH有一定的要求，因此配方设计时需对各个颜料pH需求进行确认并处理。

更多关于粉末、油漆和水性漆的问题均可点击技术支持和 常见问答 进行咨询。广东歌丽斯化学有限公司，专业的涂装方案优秀厂商，20年专注粉末涂料、卷材涂料、抗指纹漆、溶剂型工业漆、水性工业漆的生产研发与销售服务，如果您对我们的水性涂料 感兴趣，请联系我们：400-188-7488。
