卷材粉末涂料延时折弯能够达到多长时间？

在金属卷材涂装领域，卷材粉末涂料的延时折弯性能是衡量涂层能否适应后成型加工的关键指标。所谓“延时折弯”，是指涂层在固化完成并经过一定时间（数天至数月）存放后，仍能保持良好柔韧性，在折弯加工中不开裂、不脱落。卷材粉末涂料的延时折弯性能，是决定涂层能否适应后成型加工的核心指标。影响这一性能的因素涉及从前处理到终端应用的全流程，其中前处理工艺 ，涂层厚度以及储存条件及时效是其中几个重要的维度。

一、前处理：延时折弯的“第一道防线”

前处理是卷材喷粉工艺的基础环节，直接影响涂层的附着力和折弯耐受性。不同金属基材对前处理的要求存在显著差异。

对于卷材钢板，常规前处理通常采用磷化处理，通过形成磷酸盐转化膜增强基材与涂层的结合力。而卷材铝板因其表面更加光滑、附着力天然弱于钢板，前处理要求更为严苛。铝板延展性较差，折弯时底材本身易出现开裂，这对涂层抗折弯性能提出了更高要求。

不同基材的粉末涂层厚度要求差异直接影响前处理方案的制定：建筑用卷材钢板涂层厚度通常为25~40μm，家电卷钢板为45~80μm，而卷材铝板涂层厚度可达60~100μm。更厚的涂层意味着更大的内应力，若前处理不到位，折弯时涂层开裂风险显著上升。

合适的前处理工艺能够形成均匀细致的转化膜，为涂层提供稳定的锚固点，使涂层在后续折弯加工中不易因应力集中而与基材剥离。前处理质量直接影响涂层的0级附着力等级，这是实现0T折弯的前提条件。

二、卷材粉末涂层厚度：折弯性能的“临界变量”

涂层厚度与柔韧性呈负相关，这是卷材粉末涂装领域的基本规律，也是延时折弯性能的“临界变量”。涂层越厚，内部应力越大，折弯时涂层抵抗形变的能力越弱，开裂风险随之上升。

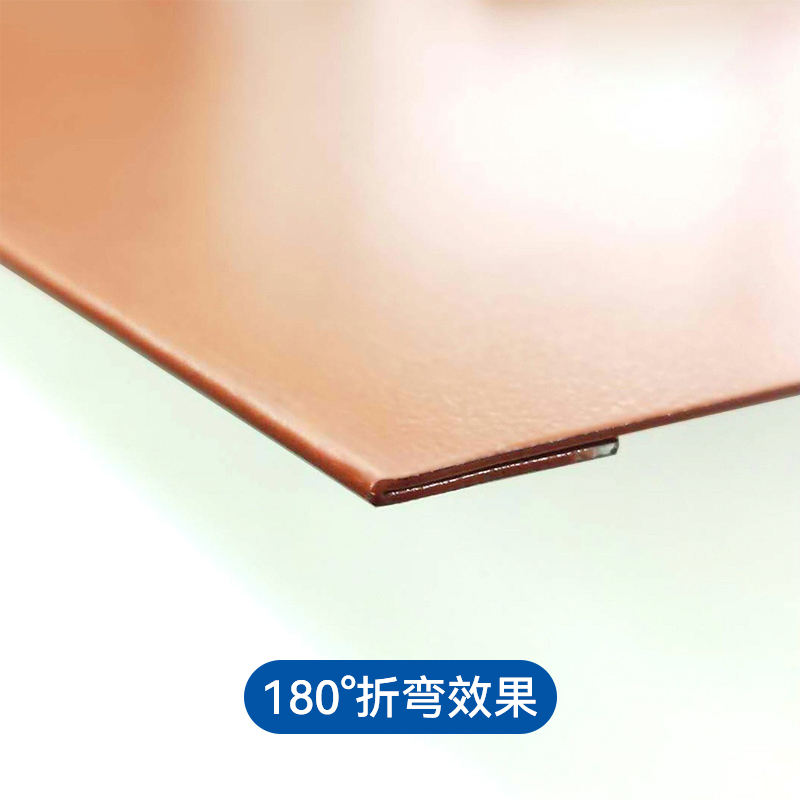

从力学原理分析，折弯过程中涂层的外表面承受拉伸应力，内表面承受压缩应力。涂层厚度每增加一个单位，内外表面的应变差异呈倍数放大。当涂层厚度从25μm增至50μm时，折弯处外表面拉伸应变理论上增加约一倍，当应力超过涂层的断裂伸长率时，裂纹即会产生。这一规律在实际生产中得到了充分印证。

不同应用场景对涂层厚度的要求各异，而厚度差异直接影响折弯难度：

1.建筑用卷材钢板：常规涂层厚度25~40μm，可实现良好的T弯性能，此区间内延时折弯风险可控。

2.家电用卷钢板：常规涂层厚度45~80μm，柔韧性已有明显下降，需在配方设计中预留足够柔韧性余量。

3.卷材铝板：因耐腐蚀需求，涂层厚度常达60~100μm，是目前折弯加工中难度最大、开裂风险最高的场景。

三、储存条件与时效：被低估的变量

卷材粉末涂料从生产到涂装应用往往经历一定储存周期，储存条件与存放时长对延时折弯性能的影响不容忽视。

1. 储存温度是关键控制参数。

行业标准要求粉末涂料存放于干燥通风库房，温度控制在5~35℃，湿度≤60%。超出此范围可能引发不良后果：高温高湿环境下粉末易发生结团现象，影响上粉率和涂层均匀性。研究表明，部分粉末涂料在40℃下储存24小时即可能发生结团，这将直接导致涂层缺陷，削弱折弯性能。

2. 储存时长同样影响性能表现。

行业标准规定的保质期通常为3至9个月，但即便在保质期内，涂层性能也可能随存放时间延长发生微妙变化。有研究表明，粉末在30℃下储存14天后，凝胶时间可能减少40%以上——这表明涂料的反应活性在储存过程中会发生变化，进而影响固化后的涂层柔韧性。

从延时折弯的角度看，存放时间越长，分子链可能进一步交联，导致涂层柔韧性下降。领先企业产品的延时测试数据可从侧面说明挑战所在：有产品室温延时150天后仍可通过折弯测试，也有产品在-30℃冷冻1000小时后保持0T折弯性能。这些案例证明，通过合理的配方设计与严格的过程管控，可以将储存时效对折弯性能的负面影响降至最低。

四、关于卷材用粉末涂料的综合建议

对于有后成型加工需求的客户，建议关注以下要点：

1.前处理层面：明确基材类型（钢板或铝板），选择与之匹配的前处理工艺，确保转化膜质量达标。

2.涂层厚度层面：明确基材类型，以及产品应用，严控涂装要求，控制膜厚在合理范围内，建议50微米以下。

3.储存管理层面：严格执行5~30℃、湿度≤60%的储存条件，遵循先进先出原则，避免粉末超期存放。

广东歌丽斯化学有限公司持续关注卷材粉末涂料全流程技术细节，致力于为客户提供兼顾优异延时折弯性能与稳定施工工艺的涂装解决方案。如需了解更多卷材粉末涂料信息与技术参数，欢迎垂询。
